VOC废气紫外光解工艺


适用范围

适用于低浓度、大风量的VOC和恶臭气体处理,对废气中的苯、甲苯、硫醇、氨等污染物具有显著去除效果。

技术关键

由惰性气体或卤素气体组成的固定配比的混合气体受到外部能量激发能够产生特定波长的紫外光,EXCIMER准分子光源利用这一特性产生172nm的单光谱紫外光,该波长的紫外光具有高强度的能量,能够分解废气中的绝大部分污染物。

基本原理

有机、恶臭废气中的有机物及恶臭物质被172nm高强度紫外光照射,发生光化学反应降解为小分子或直接矿化为CO2和H2O;同时,废气中含有的H2O与O2经172nm紫外照射后,产生氧化性极强的٠O活性氧原子和٠OH羟基自由基,浓度可达传统紫外灯生成的数十倍,大分子有机、臭气污染物被这些高浓度瞬态活性基团强烈氧化,最终被矿化成CO2、H2O等无害或低害产物,从而达到除废除臭目的。

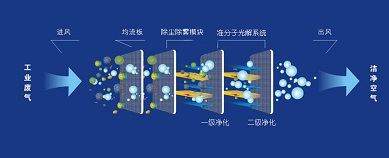

工艺流程图



工艺流程说明


VOC废气紫外光氧化工艺采用“除湿+准分子紫外光氧化+水喷淋”组合处理工艺,实现废气中有机物及恶臭污染物的降解,主要工艺单元包括紫外光氧化单元、除湿系统、水喷淋系统。

VOC废气紫外光解工艺4.jpg废气经过除湿系统除去影响光氧化效果的水分再进入光氧化单元,废气中的有机组分经准分子紫外光氧化处理后基本去除,出口尾气含少量臭氧,通过水喷淋完全消除后经高空排气筒达标外排。水喷淋塔采用工业水循环喷淋,减少水量消耗。为应对废气浓度波动,在准分子光氧化设备后串联一级活性炭保安吸附装置。


技术优点


    l 高能量密度氧化能力更强;

l 工艺简单,占地面积小;

操作维护方便,可实现自动化控制;

能量利用率高,能耗低,运行费用低;

紫外灯管数量少,寿命长,无汞制造,绿色环保。


典型案例

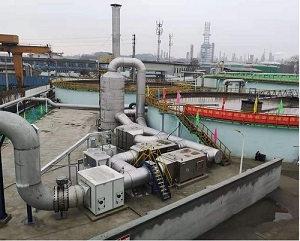

VOC废气紫外光解工艺1.jpg 1、南京某石化企业炼油污水处理场低浓度尾气提标改造

设计废气处理量:32000Nm3/h

进气指标:非甲烷总烃≤300 mg/m3,苯≤10mg/m3,甲苯≤15mg/m3,二甲苯≤20mg/m3

排气指标:非甲烷总烃50 mg/m3,苯5mg/m3,甲苯≤15mg/m3,二甲苯≤20mg/m3



2、上海某石化企业污水池VOCs及恶气体处理

      设计处理能力:40000Nm3/h
